产品名称：64/110kV GIS 终端（干式）

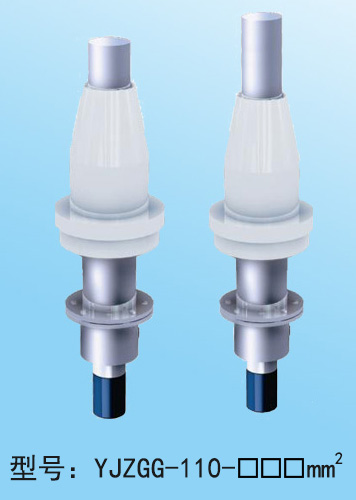

产品型号：YJZGG－110kV

产品适用性 ：本产品适用于额定电压64/110kV，

标称截面：240mm² -1600mm² 的交联聚乙烯电力电缆终端连接。

       插拔式GIS终端适用于电力电缆与高压变压器的连接，取消了油/油套管或油/气套管，节省大量的空间，其中短型（470mm）GIS终端加装加长出线杆后，又适用于与110kV的757mm型GIS设备配套。

产品特点：

1、所有绝缘部件工厂预制成型，环氧套管内部嵌入金属屏蔽电极，橡胶应力锥 采用进口高温硫化液体硅橡胶（LSR）材料，并优化应力锥产品的结构形状。

2、采用弹簧压紧应力锥于环氧套管锥形壁上的结构，克服了应力锥由于材料老 化带来的弹性松驰，应力锥与电缆外半导电层接触不良等弊病，以确保终端能长期 安全运行。

3、终端为干式结构，无需加任何绝缘浇注剂，故不存在因预制应力锥浸泡在绝 缘浇注剂中而加快应力锥老化的问题，提高应力锥的使用寿命：而且避免终端在运 行过程中出现泄露等相关现象。

4、具有重量轻，体积小，结构紧凑，易于安装维修等特点。

5、产品的各项性能指标完全符合GB/T11017、IEC60840标准，导体配合接口完 全符合IEC859-1999标准。

6、100％出厂试验，品质稳定。
